一、概述

　　磁致伸缩液位计具有测量精度高、安装调校简单方便、使用寿命长等特点，广泛应用于石油、化工等领域过程控制液位的连续测量。本规程只是作为磁致伸缩液位计检修时的一般通用规程，在实际检修过程中还得参考相应的说明书。二、测量原理

　　磁致伸缩液位计由三部分组成：探测杆，电路单元和浮子组成。测量时，电路单元产生电流脉冲，该脉冲沿着磁致伸缩线向下传输，并产生一个环形的磁场。在探测杆外配有浮子，浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁，所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时，产生一个'扭曲'脉冲，或称'返回'脉冲。将'返回'脉冲与电流脉冲的时间差转换成脉冲信号，从而计算出浮子的实际位置，测得液位。三、特点

　　1.可靠性强：由于磁致伸缩液位计采用波导原理，无机械可动部分，故无摩擦，无磨损。整个变换器封闭在不锈钢管内，和测量介质非接触，传感器工作可靠，寿命长。

　　??2.精度高：由于磁致伸缩液位计用波导脉冲工作，工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其它传感器难以达到的精度。

　　??3.安全性好：磁致伸缩液位计的防爆性能高，本安防爆，使用安全，特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖，避免人工测量所存在的不安全性。

　　??4.磁致伸缩液位计易于安装和维护简单：磁致伸缩液位仪一般通过罐顶已有管口进行安装，特别适用于地下储罐和已投运储罐的安装，并可在安装过程中不影响正常生产。

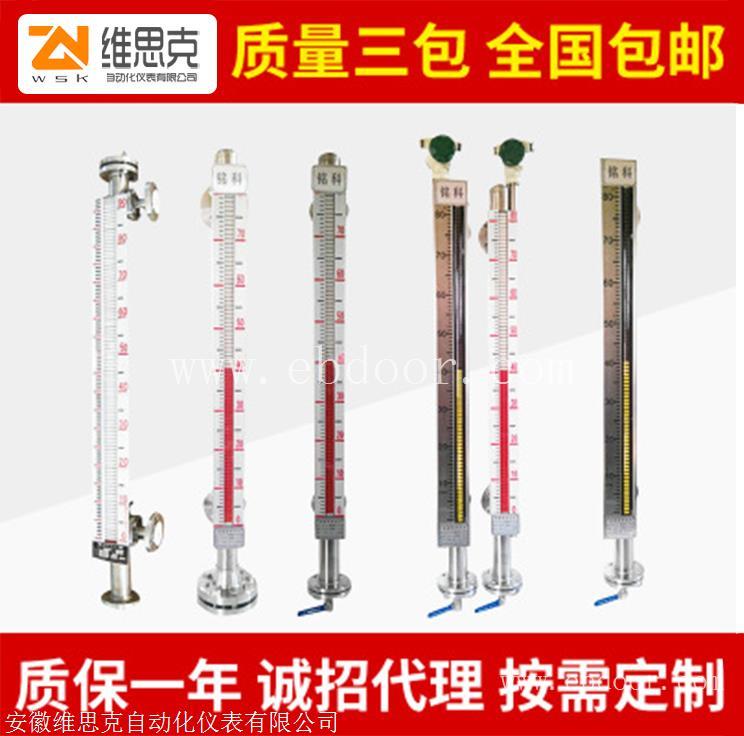

　　介质密度差0.15g侧装磁反板液位计UHZ-51不锈钢PTFE

　　UHZ-58/CG-C/61 UHZ-58/CG-C/62 UHZ-58/CG-C/63 UHZ-58/CG-C/64 UHZ-58/CG-C/65 UHZ-58/CG-C/66 UHZ-58/CG-C/67 UHZ-58/CG-C/68 UHZ-58/CG-C/69 UHZ-58/CG-C/70 UHZ-58/CG-C/71 UHZ-58/CG-C/72 UHZ-58/CG-C/73 UHZ-58/CG-C/74 UHZ-58/CG-C/75 UHZ-58/CG-C/76 UHZ-58/CG-C/77 UHZ-58/CG-C/78 UHZ-58/CG-C/79 UHZ-58/CG-C/80 UHZ-58/CG-C/81 UHZ-58/CG-C/82 UHZ-58/CG-C/83 UHZ-58/CG-C/84

　　5.便于系统自动化工作：磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。四、检查1.仪表铭牌各数据、校验单等要齐全。2.使用条件，如工作压力、介质密度、工作温度等要满足工艺条件要求。?

　　3.检查电源电压是否正常，接线无误，应无松动。4.仪表接线盒及电缆密封头应密封良好，防止仪表进水。?5.仪表零部件应完好无损。

　　6.探杆是否弯曲，浮子在探杆上是否能自由滑动。

　　五、安装 1.要尽可能安装在远离振动、腐蚀性空气及可能造成机械损坏的场合。2.为便于调试，仪表应安装在有操作平台或类似平台的地方。

　　3.保证传感器的浮球与容器壁（或浮筒）互不接触且浮球上下活动灵活，安装螺纹与容器连接牢固，电器接触良好。对于大量程的或有搅拌的场合，传感器需要支撑或地锚固定。

　　4.24V电源纹波不得大于50mV。电源地线要接在标准地或仪表地，不可接在动力地上。

　　5.现场电源电缆推荐采用屏蔽电缆，不可长距离无屏蔽与交流电源电缆并行。

　　6.电缆经过区域要求有避雷装置，以防雷击。

　　六、标定

　　在仪表面板分别有'ZERO'和'SPAN'键，分别对应零点和满度，校准时，先将浮球置于零点位置，按住'ZERO'键5秒钟，松开，零点标定完成；先将浮球置于满度位置，按住'SPAN'键5秒钟，松开，满度标定完成。
